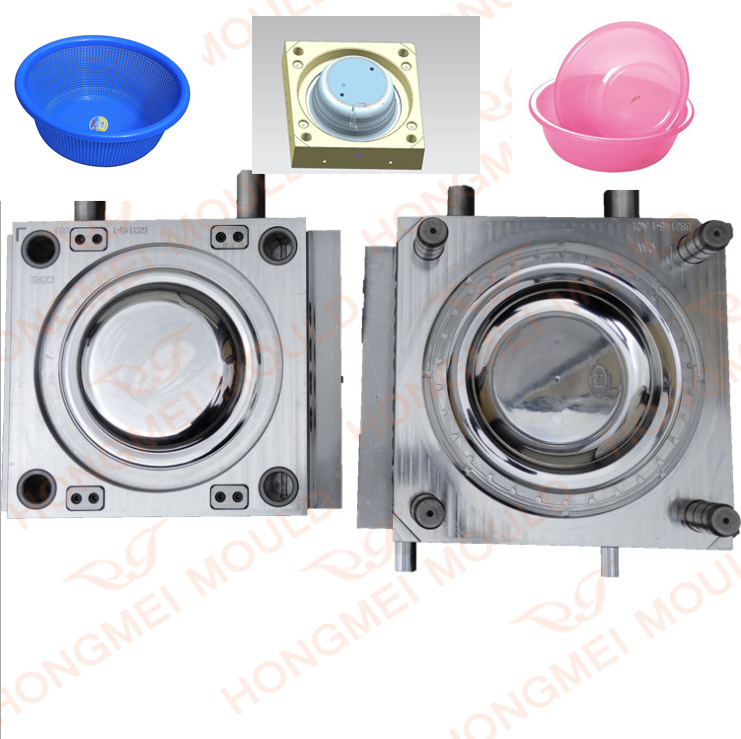

Пластикова прес-форма для умивальників

Опис форми для лиття під тиском пластикових умивальників

Формова сталь: P20

Формова пластина: S50c

Бігун: холодний бігун

Порожнина: одна порожнина

Система виштовхування: штифт виштовхування

Система охолодження: циркуляційна вода

Час T1: 35 днів

Ресурс цвілі: 500 000 знімків

Наш сервіс

Інженерні можливості включають:

1. Частинидизайн

2. R & D продукти

3. Проектування прототипу та монтаж виробництва

4. Авторитетне програмне забезпечення для проектування, яке використовується для всіх проектних робіт

5. Швидкий автоматичний переформований дизайн

6.Форма для умивальникапроектування з командою досвідчених фахівців

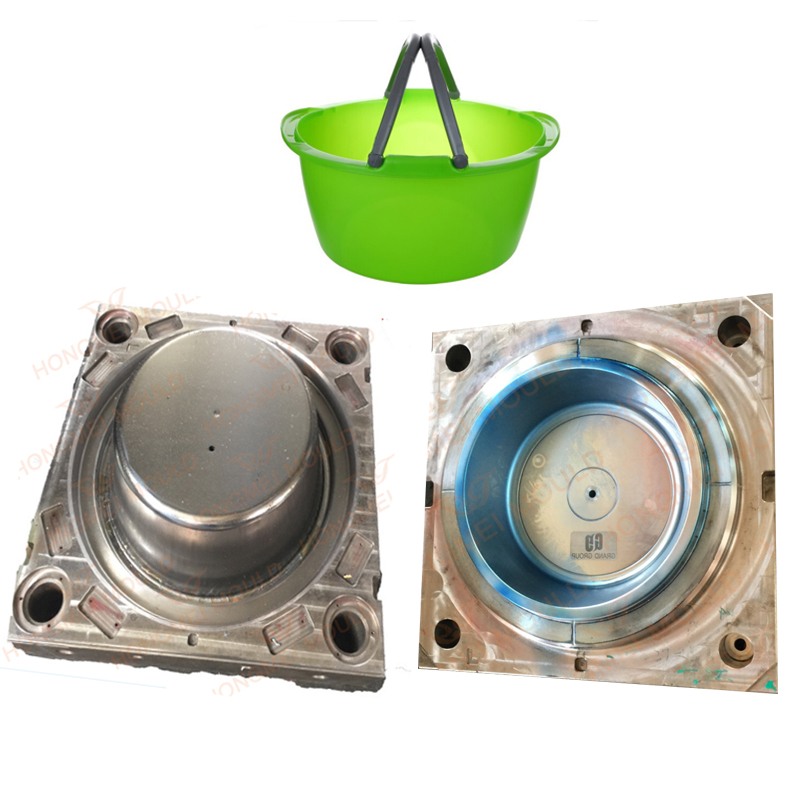

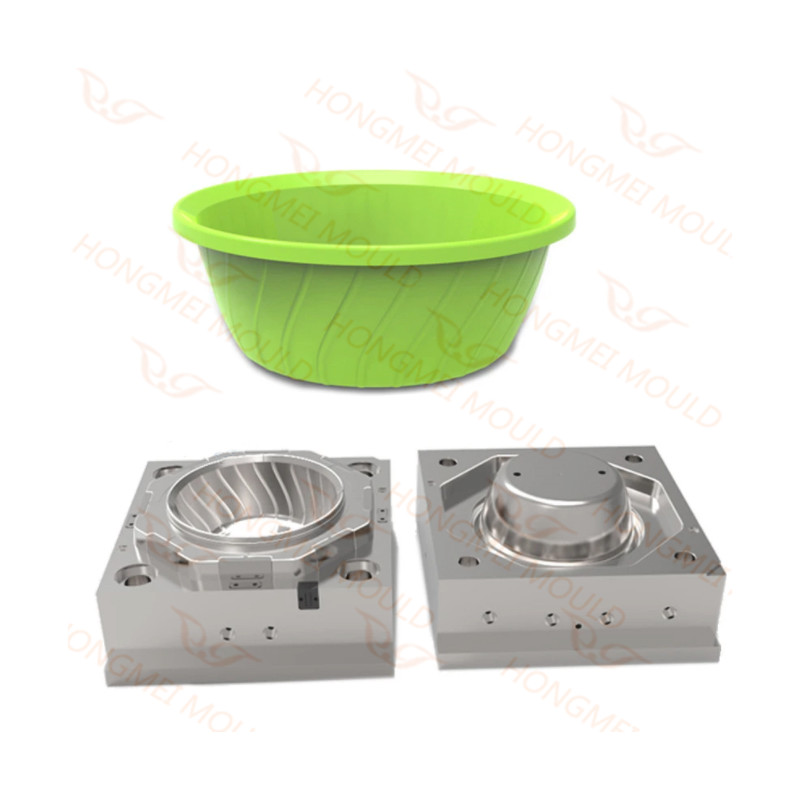

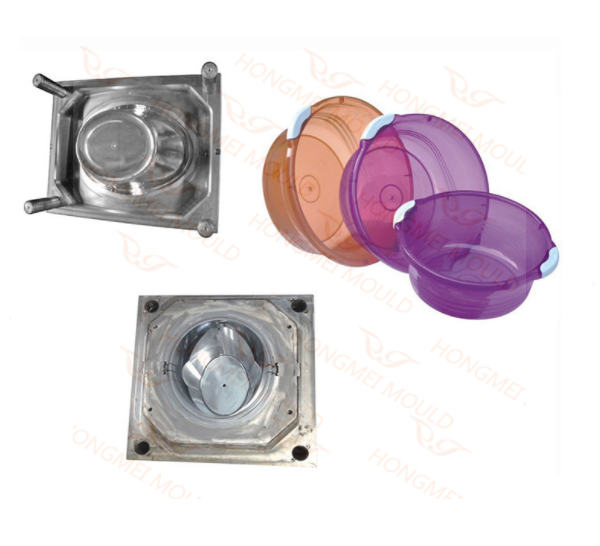

Наша демонстрація зразків умивальників

У нашій кімнаті для зразків є багато типів раковин та інших побутових виробів, які клієнти вибирають і перевіряють якість.

звичайно, ми також можемо погодитися з вашим описом, щоб намалювати та розробити нові продукти для вас.

Дизайн умивальника

Маючи повну систему проектування, Hongmei відповідає за перспективні дослідження та розробку нових продуктів. Завдяки передовим технологіям CAD/CAE/CAM та програмному забезпеченню UG, CATIA, MOLD FLOW, PRO/E компанія проводить оптимізацію дизайну продукту, щоб скоротити цикл розробки продукту та забезпечити якістьФорми для умивальників.

Двовимірне креслення графіка, як критичний етап у процесі виготовлення прес-форми, містить вичерпні правила щодо розміру, продуктивності, технічних вимог до різних частин форми, що є основою для тестування та аналізу процесу.

3D-дизайн забезпечує яскраві та візуальні зображення, чого не може отримати двовимірний дизайн. Тривимірні креслення компанії малює професійний технічний персонал. Віртуальний рух товарів іФорми для умивальниківможе продемонструвати продуктивність форм і виробів на етапі проектування, щоб можна було заздалегідь покращити продуктивність і виготовити кращі форми та продукти; крім того, тривимірні малюнки значно скорочують виробничий цикл і створюють незліченні економічні вигоди для клієнтів.

Ежекторний механізм

Механізм виштовхування складається з литих виштовхуючих штифтів, литникового виштовхувального штифта або штифтів, поворотних штифтів виштовхувача, пластини фіксатора штифта, монтажної пластини штифта, коробки виштовхувача та штока виштовхувача.

Виштовхувальні штифти виготовляються з бурової штанги, висадженої на утримуючому кінці та бажано прямої, без необхідності повороту. Їх слід загартувати.

У цьомуФорма для умивальника,  виштовхувачі використовуються для кожного лиття.

Використовується один виштовхувальний штифт литника. Використовуються три поворотні штифти виштовхувача.

Вони штовхають вузол ежектора назад у положення, як показано, коли форма закривається.

Штифти утримуються в фіксуючій пластині, яка пригвинчена до монтажної пластини. Ці пластини повинні бути плоскими, але не обов'язково відшліфованими або твердими.

Ежекторний вузол рухається вперед і назад у коробці ежектора; подорож показана на деталі 25.

Коли прес відкривається, шток виштовхувача вдаряється в упор і штовхає вузол вперед до межі ходу. Ходу достатньо, щоб відштовхнути шматок від сердечника.

КолиWумивальник Молдзакривається, поворотні штифти виступають із фіксуючої пластини на величину ходу.

Вони вдаряються по поверхні фіксуючої пластини та штовхають вузол назад у положення формування.

Ежекторний вузол може висіти на шпильках, а пластини можуть очистити стінки коробки. У цій прес-формі ежекторна коробка є квадратною, і для формування коробки використовуються чотири прокладки.

Гвинти використовуються для кріплення прокладок до перехідної пластини. Це для зручності при складанні.

Коробку ежектора можна зробити круглою та висвердленою з суцільного блоку, щоб включити перехідну пластину, якщо форма не надто велика.

Літки, бігуни та ворота
Матеріал вводять у прес-форму через литник; конічний отвір у втулці литника показано як деталь 16.

Від литника вона тече через шість напрямних (деталь 17) і ворота, показані невеликою виїмкою в блоці порожнини на кінці напрямної.

Втулка литника виготовлена ​​з ливарної сталі та загартована.

На головному кінці виконано невелике поглиблення, щоб відповідати конкретному типу сопла, якому віддає перевагу формувальник.

Що ми можемо запропонувати?

 • Своєчасна відповідь на електронну пошту, телефонний дзвінок або факс

 • Своєчасне надання котирувань і конструкцій форм

 • Своєчасне спілкування з технічних питань

 • Своєчасне надсилання зображень для прогресу обробки прес-форми та графіка обробки форми

 • Своєчасне випробування форми та доставка зразків

 •Вчасне випробування форми та доставка зразків

 • Своєчасна доставка форми
