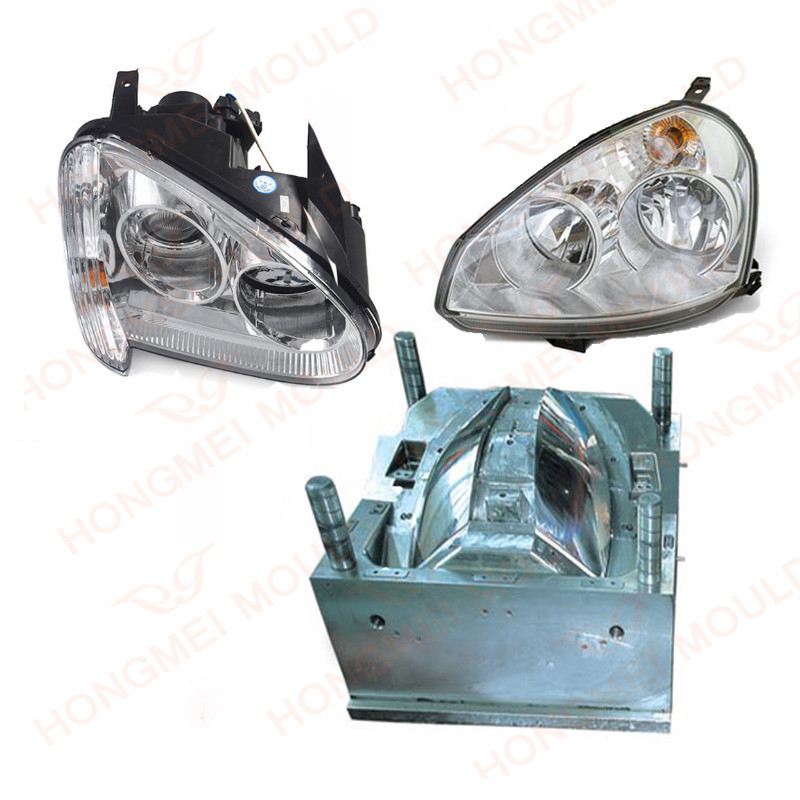

Прес-форма для лиття кришки автомобільної лампи

Прес-форма для лиття кришки автомобільної лампи

Пластикова форма: прес-форма для кришки автомобільної лампи

Порожнина форми: 1+1

Гарячий канал: 4 краплі з нагрівальними змійовиками «HOTSET», окремий регулятор температури

Сталь для порожнини форми: DIN 1.2738

Сталь сердечника форми: DIN 1.2312

Вставка повзуна прес-форми: DIN 1.2738 з азотуванням

Активація сердечника: 4 гідравлічні циліндри

Пластиковий матеріал: ABS

Час циклу: 40 сек

Термін доставки: 50 днів

Будь-які інші вимоги ви можете обговорити з нами.

Ознайомлення з автомобільною лампою

Основними компонентами передніх і задніх ліхтарів є: ліва і права розсіювачі, ліва і права декоративні рамки, правий і лівий корпуси ліхтарів, праве і ліве дзеркала.

Вимоги до зовнішнього вигляду автомобільних ліхтарів

1 . Оптична лінза

 Виріб прозорий, внутрішня сторона з малюнком, вимоги до зовнішнього вигляду високі

2 . Корпус для прикрас

Зовнішній вигляд виробу алюмінізований, деякі ділянки потребують матування

3 . Оболонка лампи
Продукти для внутрішніх функцій, отвори для кришки, отвори для задньої кришки та інші вимоги до складання.

4 . відбивач

Гальванічні вироби, існують жорсткі вимоги до розподілу світла, зовнішній вигляд алюмінієвого покриття

Конструкція прес-форми

Пластик автомобільної світлової оболонки легко приклеїти до явища фіксованої форми, щоб вирішити проблему запобігання конструкції фіксованої форми пластикової оболонки лампи:

* Перед проектуванням прес-форми перевірте, чи нахил розблокування зони з великою силою затиску пластикових частин перевищує 3 градуси або більше, і спробуйте розробити його на більше ніж 5 градусів, щоб уникнути прилипання фіксованої форми та пошкодження волокна пластикові деталі.

* Інвертований візерунок розроблений на внутрішній стороні пластикових частин, де форму легко приклеїти, а сила ущільнення велика. Глибина інвертованого візерунка становить 0,5~1 мм, а інвертований малюнок розроблений біля круглого кута пластикових частин.

* Сконструюйте арматурні стрижні на внутрішній стороні формованих деталей, де сила затиску велика, або сконструюйте перевернутий гак на штовхачі.

Канал охолоджувальної води приймає комбіновану форму «вертикальна водопровідна труба + похила водопровідна труба + водопровідний колодязь стояка», а система охолодження переважно використовує вертикальну водопровідну трубу. Далі йде похилий водопровід, тільки потім ВИКОРИСТОВУЄТЬСЯ колодязь перегородкового типу.

Комбінований охолоджуючий канал рівномірно розташований і близький до порожнини, що підходить для лиття під тиском з великою партією та високою точністю. Його недолік - більш клопітка обробка труб охолодження.

У конструкції прес-форми зона з великою утримуючою силою пластикових частин зумовлена ​​нахилом матриці понад 5 градусів, а перевернутий малюнок глибиною 0,5 мм розроблено на стороні рухомої форми.

Таким чином, прес-форма виймається та зачищається плавно, механізм рухається плавно, форма є безпечною, стабільною та надійною, і форма не прилипає до фіксованої форми, що успішно вирішує проблему прилипання пластикових частин корпусу лампи до фіксованої форми. Після пробного виробництва модель має хороший ефект навантаження та стабільний розмір.

Перевага компанії Hongmei Mold
- Безкоштовний дизайн: включаючи дизайн деталей і дизайн прес-форм
- Обслуговування: цілодобове обслуговування
- Обладнання: П'ятиосьові високошвидкісні фрезерні верстати
Тривісні високошвидкісні фрезерні верстати
Фрезерні верстати з ЧПУ
Верстати для глибокого свердління
Великі фрезерні верстати
Гравірувальні верстати з ЧПУ
Електричні іскри (EDM)
різак для дроту

Зв'яжіться зі мною
